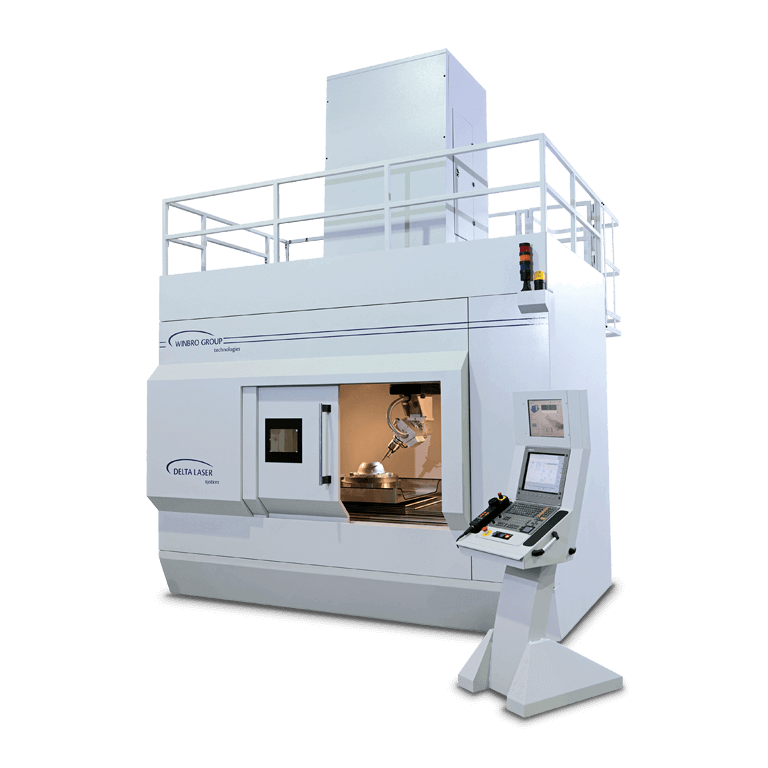

Delta 雷射加工系統建立在一個堅固的單件底座上，機器容量為直徑 1,900 毫米(74.8 吋)，高 900 毫米(35.4 吋)，專為具有組合組件和夾具的大型 Aero 或 IGT 部件而設計，重量高達 500 公斤(1100 磅)。
百德集團提供工藝技術和應用專業，以實現最佳產品製造性能
| 機床規格 | Delta 雷射 |
| 行程 | |
| X 軸 | 1,500mm (59 inches) |
| Y 軸 | 750mm (29.5 inches) |
| Z 軸 | 1,000mm (39.4 inches) |
| B 軸 | +/- 140° |
| C 軸 | Continuous |
| 定位精度 | |
| 線性 | 0.015mm (0.0006 inches) |
| 旋轉 | 15 arc sec |
| 重複定位精度 | |
| 線性 | 0.010mm (0.0004 inches) |
| 旋轉 | 10 arc sec |
應用
堅固的設計與多軸靈活性、大工作範圍和雷射類型選擇相結合，意味著 Delta 可用於許多不同的應用，包括：
- 衝擊鑽孔
- 動態鑽孔
- 孔切割(環鑽)
- 2D 和 3D 異形孔加工(消融或定向)
- 陶瓷塗層去除 - 燒蝕
- 3D 高速切割
- 用於維修和徹底檢修的包覆層
- 焊接
- 在單台機器上使用雙雷射源結合這些製程
特徵
01
來自用戶 CAD 輸出的高級編程接口 (LFE)
02
海德漢iTNC530控制
03
刀尖差補
04
碰撞保護
05
快換噴嘴系統
06
破損檢測
07
接觸式和非接觸式探測
08
專利6點量測套件系統
09
電容式對焦控制
10
零組件相對圖示
