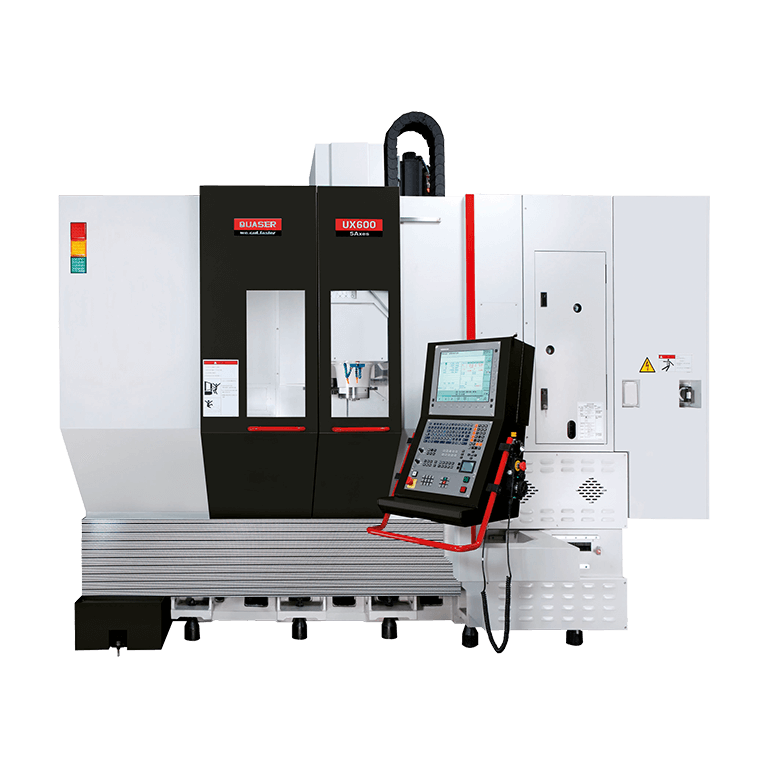

UX600P
多面/5軸加工中心機
門型結構,強調精度、機械剛性、加工穩定性等方面都具之優秀表現,穩固耐抗壓規劃,使主軸扭力、切削能力、工作台負載皆達到無以倫比的最佳整體組合剛性。
精湛的鏟花工藝,使得機台的重切削性能與加工精度較其他同級機種有更為優異的表現。
百德集團提供工藝技術和應用專業,以實現最佳產品製造性能
技術資料 | UX600P |
工作範圍 | |
工作台尺寸 | Ø600 x W500 mm (Ø23.6" x W19.7") |
最大工件旋徑 | Ø600 mm (Ø23.6") |
最大工件尺寸 | Ø600 x 430 mm (Ø23.6" x 16.9") |
X 軸行程 | 885 mm (34.8") |
Y 軸行程 | 800 mm (31.5") |
Z 軸行程 | 500 mm (19.7") |
工作台荷重 | 300 kg (661 lbs) |
主軸 | |
主軸型式 |
40 taper
|
主軸最高轉速 | 9K ~ 15K |
自動換刀系統 | |
刀庫容量 | 48 (std.) |
最大刀徑 | 76.2 mm (3") |
無相鄰刀最大刀徑 | 125 mm (4.9") |
最大刀具長度 | 280 mm (11.0") |
應用
- 汽車:控制臂,支架,發動機缸體。
- 航太:葉輪,渦輪葉片。
- 醫療:鈦人造膝關節,人工牙齒。
- 模具:工具鋼塑料模具, 輪胎模具。
曲面較複雜之零件加工:
