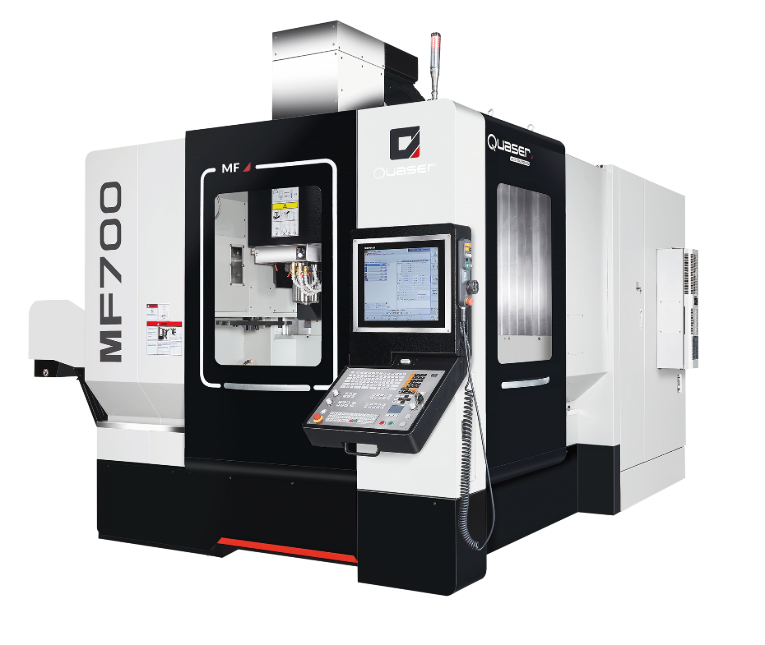

MF700
多面/5軸加工中心機
MF700採用動柱式C型結構，三軸重疊與兩旋轉軸分離之設計，比照市場上相同構型「實際」強度，利用FEM進行再優化，產出符合百德剛性，將三軸從切削區隔離，避免切削汙染與方便維修保養。
直線軸十字型設計，並利用寬跨距立柱及大尺寸滑塊支撐，讓高速切削時具有優異穩定性。
掛壁式旋轉工作台可將傾斜軸內崁於機床中，能使機床佔地面積小，機床緊湊、加工區大，可提供最佳利用空間及加工區接近性。
雙面支撐型傾斜軸可提高負重能力，旋轉工作台可乘載的加工件重為500kg，最大工件旋徑可達700mm、高500mm，以利於各類型加工件之加工運用。
旋轉工作台標準配置採用蝸輪蝸桿及環抱式剎車設計，具有高剛性、高扭矩及高鎖緊力等特性，未來旋轉工作台可升級雙電機馬達，提供更高速及高精度表現，進一步符合航太產業加工需求。
雙向門開設計便於操作者觀察及操作，可選配自動門滿足生產自動化。 排屑系統為直接落屑式，切屑直接透過機台下方高效率排屑機將切屑快速、大量排出，節省機床保養時間。
百德集團提供工藝技術和應用專業，以實現最佳產品製造性能
| 技術資料 | MF700 |
| 工作範圍 | |
| 工作台尺寸 | Ø650 mm (Ø25.59") |
| 最大工件旋徑 | Ø700 mm (Ø27.56") |
| 最大工件尺寸 | Ø700 x H500 mm (Ø27.56" x H19.69") |
| X 軸行程 | 820 mm (32.28") |
| Y 軸行程 | 570 mm (22.44") |
| Z 軸行程 | 530 mm (20.87") |
| 工作台荷重 | 500 kg (1102.30 lbs) |
| 主軸 | |
| 主軸型式 |
40 taper
|
| 主軸最高轉速 | 12K ~ 20K |
| 自動換刀系統 | |
| 刀庫容量 | 48 (std.) |
| 最大刀徑 | 76.2 mm (3") |
| 無相鄰刀最大刀徑 | 125 mm (4.9") |
| 最大刀具長度 | 300 mm (11.81") |
